トラックなど大型車両の
タイヤ交換作業の省力化
電動でコードレスだから機動力抜群

トラックやバスなど大型車両のタイヤ交換は重労働、かつ高精度なトルク管理が求められます。
「大型のトルクレンチを複数人がかりで使用している」「エアーコンプレッサーの作動音が大きくて気を遣う/ホースや電源コードの取り回しが大変」など多くの作業者の方が苦労しているのではないでしょうか?

TONEのタイヤ用コードレスナットランナーなら作業者の方々の負担軽減とコスト削減の両立が可能です。
バッテリータイプでコードレスのため取り回しが非常に容易。さらに±5%の高精度なトルク管理を実現。

今まで苦労していたタイヤ交換作業が劇的に変わります。
TONEタイヤ用コードレスナットランナーの実力を
是非確かめてみてください。

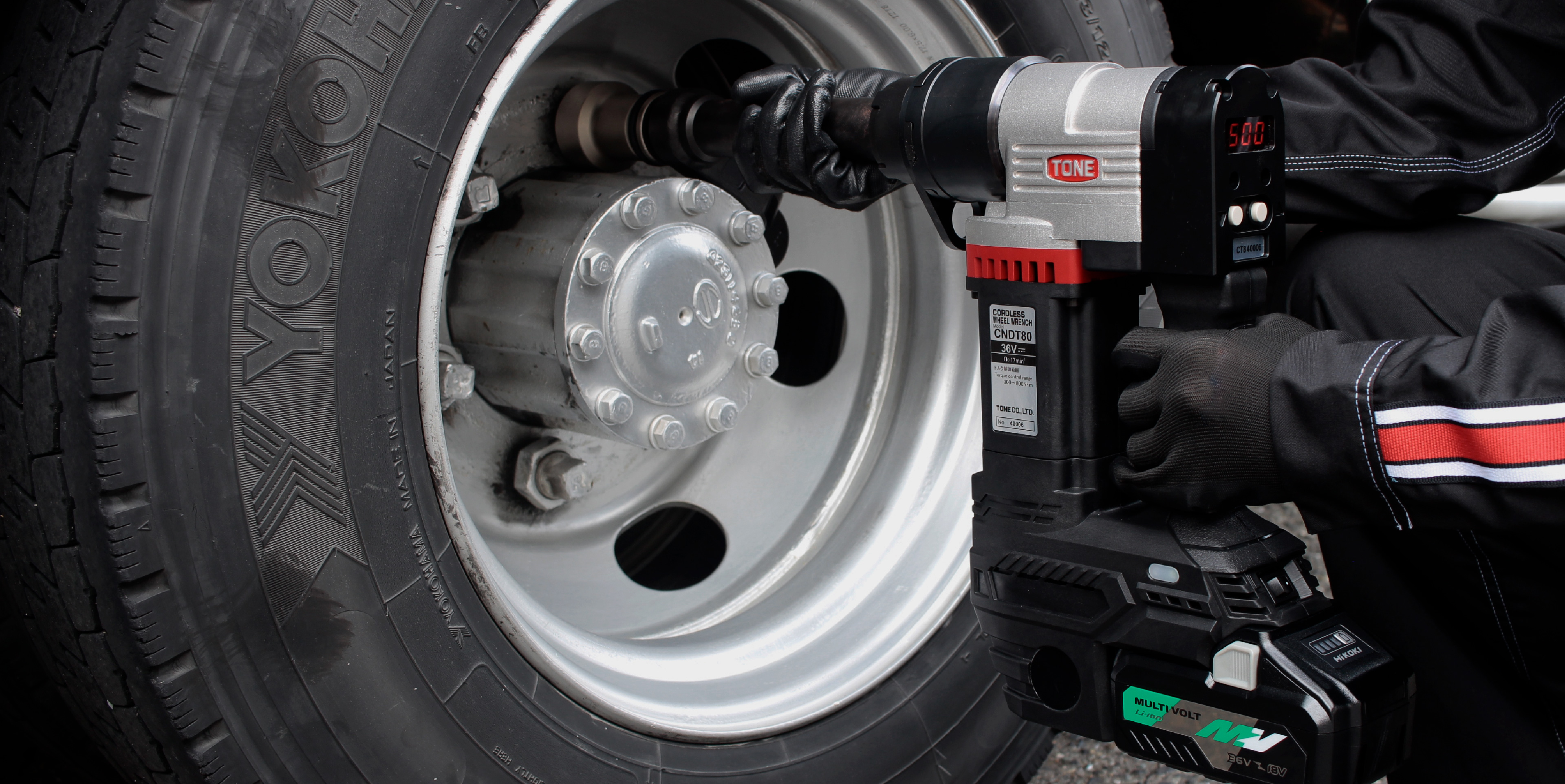

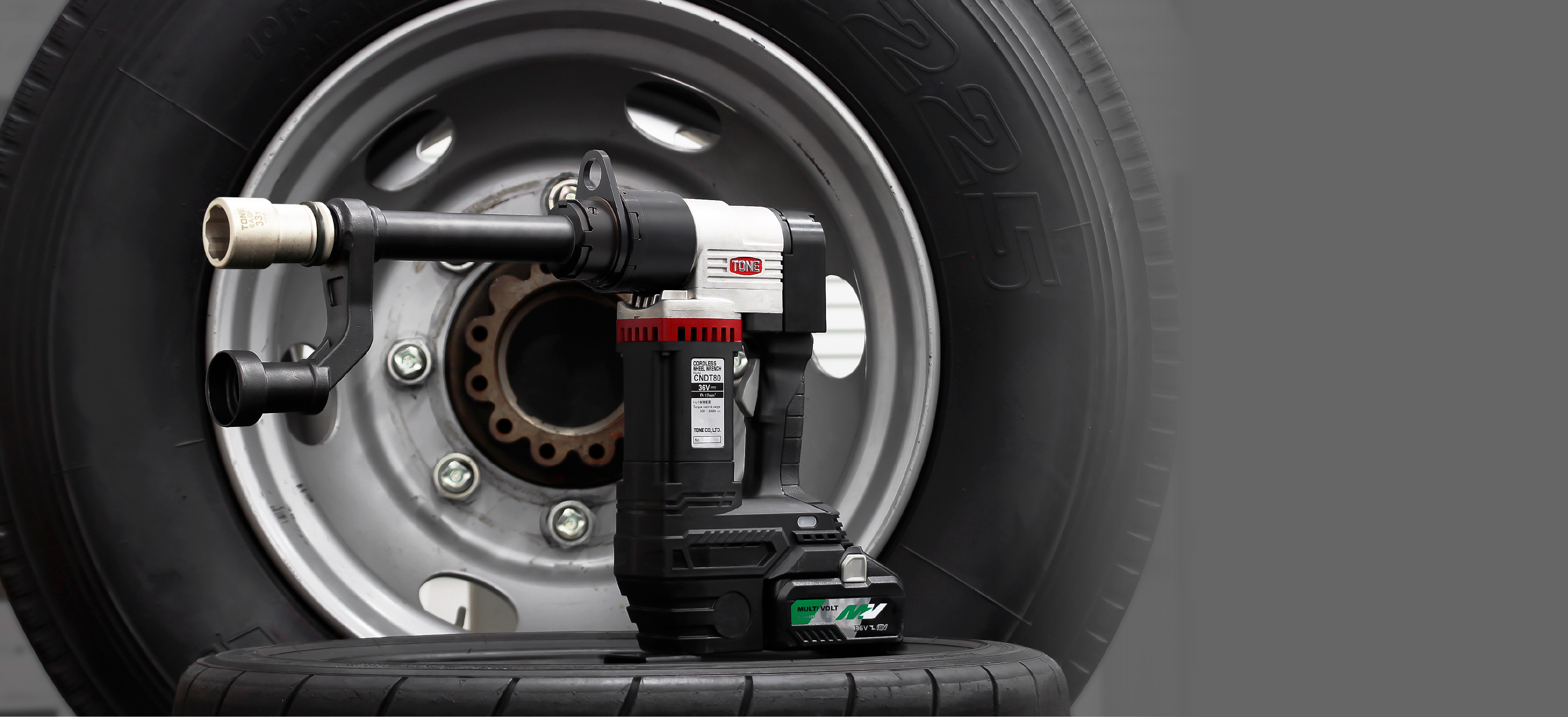

タイヤ用コードレスナットランナーとは...

TONEのタイヤ用コードレスナットランナーは
トラックやバス等、大型車両の
ホイールナット締付作業に最適な
電動トルクコントロールレンチです。

トラックや大型車両のタイヤ交換作業
こんな状況でも・こんな環境でも...

大型トルクレンチで...

トラックのタイヤ交換に使うトルクレンチは大きくて重い
作業するには複数人が必要だったり、専用の補助具が必要だったりで大変...。

コンプレッサー/ホースの扱いが...

エアーインパクトレンチなどの空動工具はエアーホースやコンプレッサーが必要
コンプレッサーの作動音が大きく周囲の環境に気を遣う...。
複数タイヤの作業で移動するとき周辺機材を含めて取り回しが大変...。

屋外作業/出張作業で...

屋外での作業や出張作業では設備や天候など周りの環境に左右される
外での作業でも安定した作業が出来れば...。

TONEの
タイヤ用コードレスナットランナー
なら...

バッテリー式でコードレスだから
取り回しが良く作業ラクラク

TONEのタイヤ用コードレスナットランナーならどんな環境・どんな状況でも本体一つでスムーズかつ素早い作業
誰でもどこでも効率の良いタイヤ交換が可能。
さらに、高いトルク精度での締付け作業ができるため、安心・安全のトルク管理を実現

POINT

  • トルク精度は±5%
    設定したトルクに達すると自動で停止
  • バッテリータイプなので
    取り回し性能抜群
  • 1バッテリーあたり
    ボルト・ナット約220本の締付が可能

製品特長

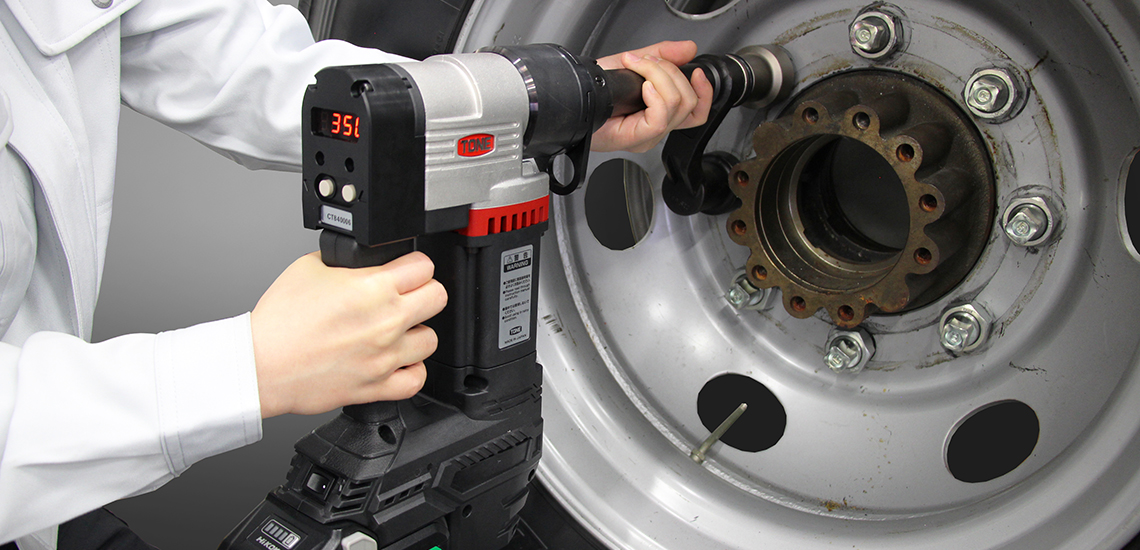

高精度のトルク制御
自動停止機能

トルク制御範囲:300~800N・m
設定したトルク値になると自動で停止
トルク精度は±5%のため、安定した締付作業が可能

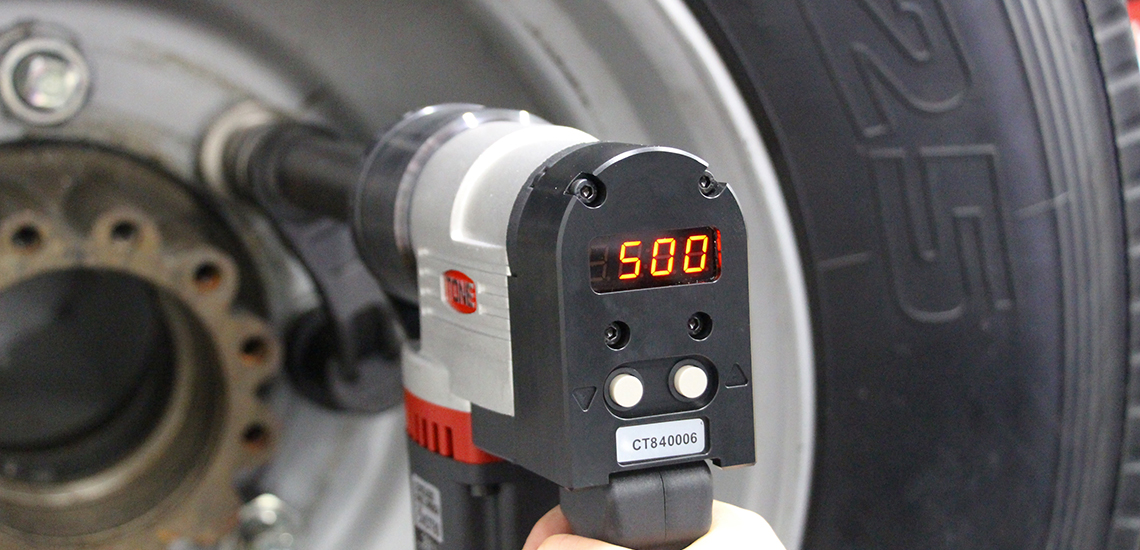

デジタル表示&簡単操作

数値が大きくて見やすいデジタル表示を採用
締付トルクをリアルタイムで表示
ピンポイントのトルク値設定が可能

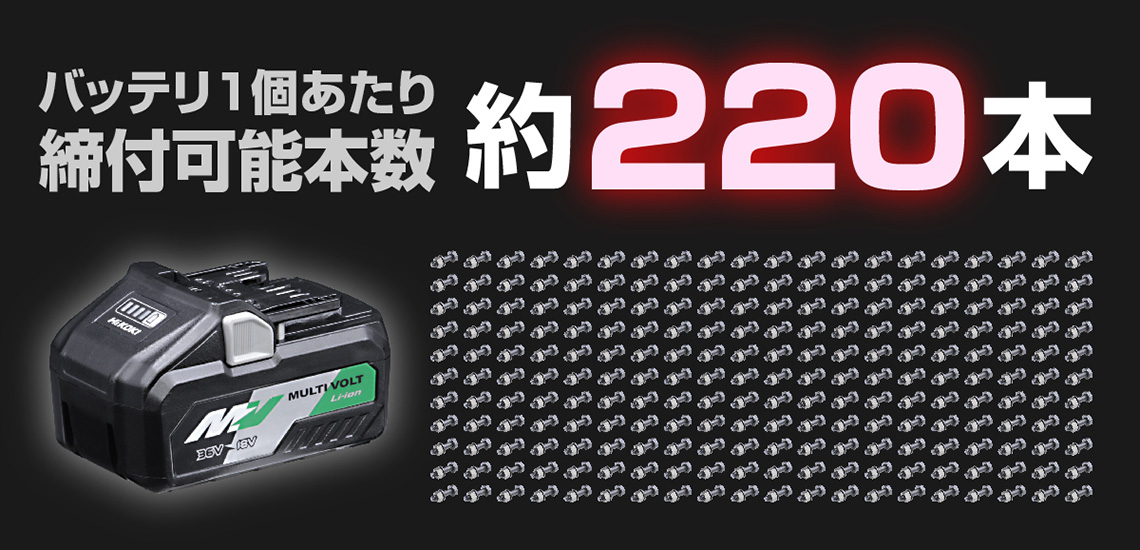

大容量バッテリーを採用

1満充電あたりの締付本数目安:約220本
複数台の整備でも対応可能

例)新ISO方式10穴ホイール 3軸車両:約3台
  JIS方式5穴ホイール   2軸車両:約7台
  JIS方式8穴ホイール   4軸車両:約2台

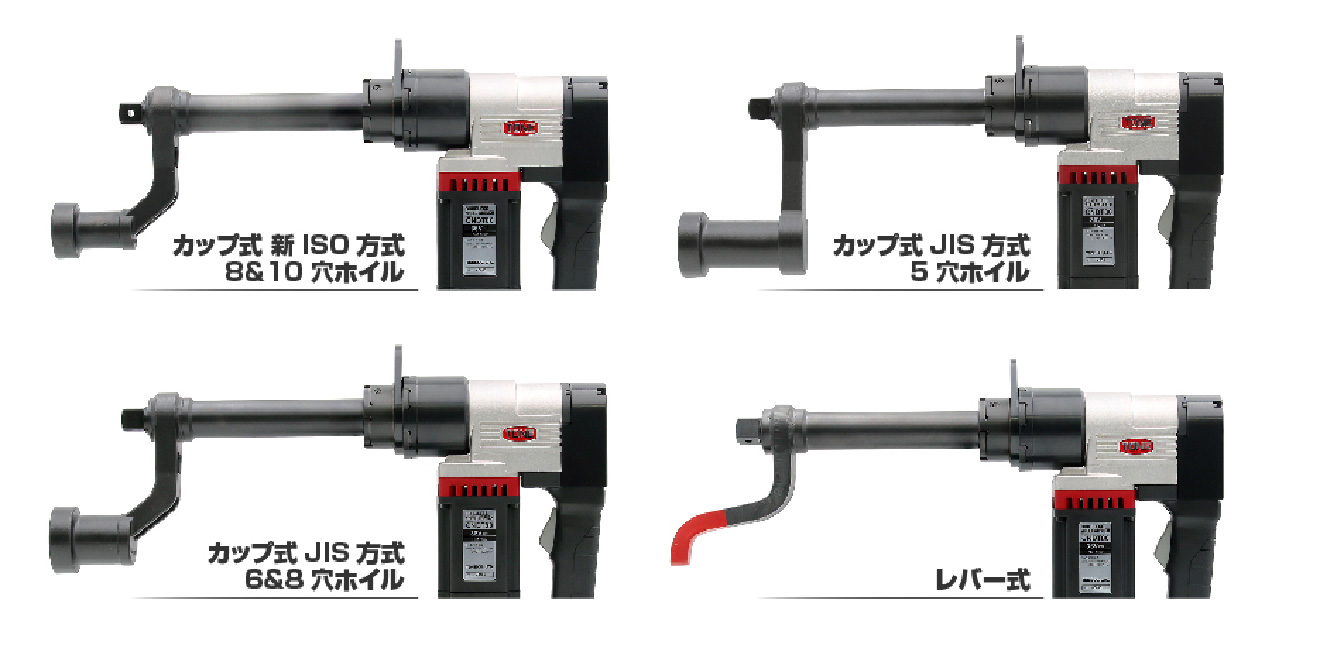

  • 4タイプの出力ユニットを
    ラインアップ

    ホイルのボルト穴方式別に4タイプの出力ユニットをラインアップ
    【カップ式8&10穴ホイル】【カップ式5穴ホイル】【カップ式6&8穴ホイル】【レバー式】

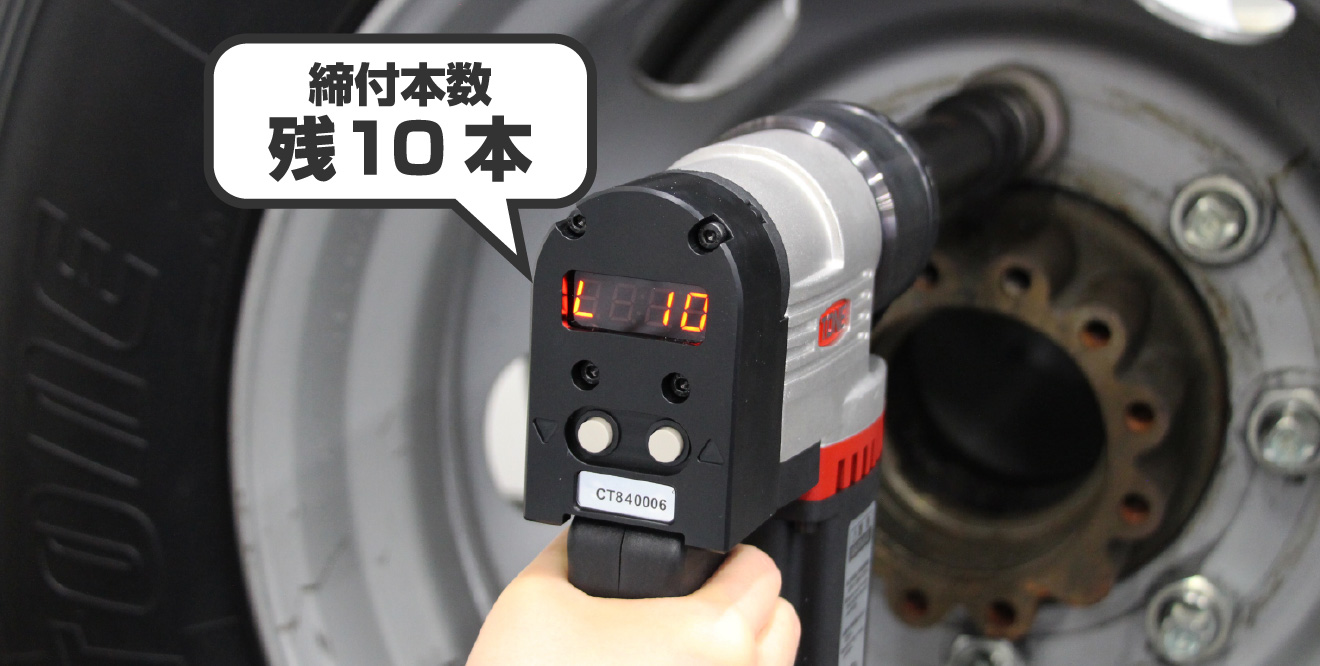

  • ポカヨケ機能

    残り締付本数を自動でカウントダウンし、締め忘れ等のヒューマンエラーを防止

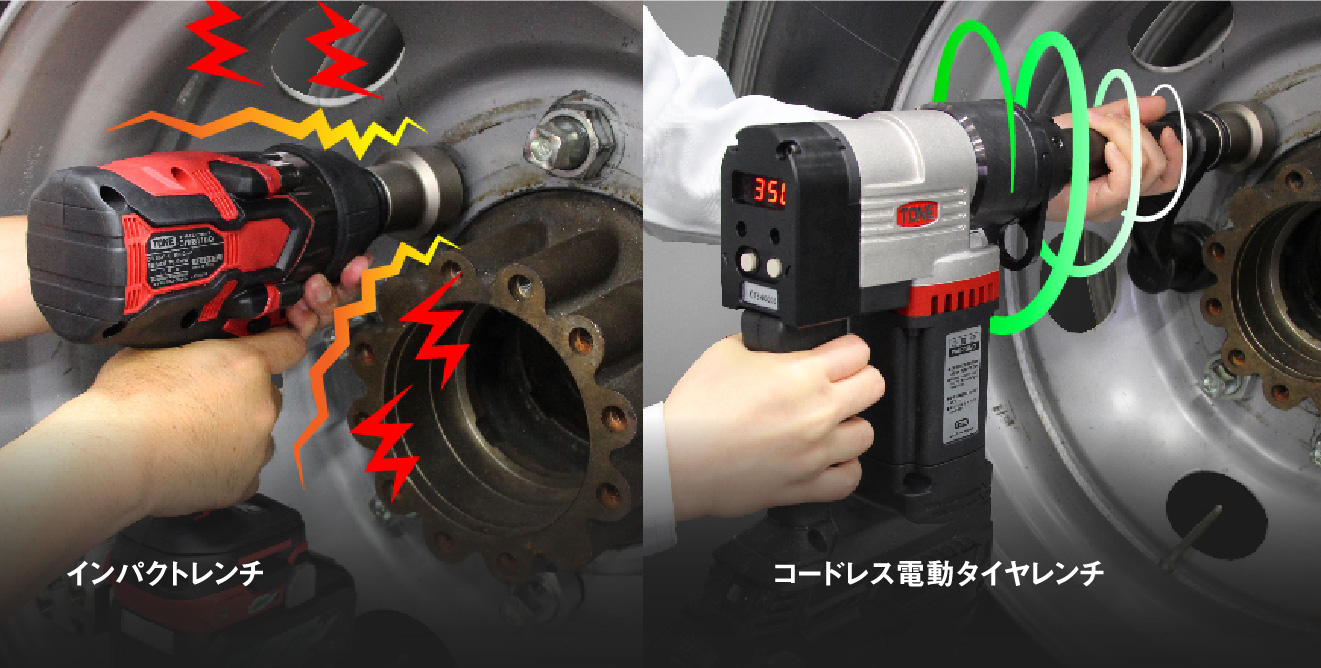

  • 低騒音・低振動

    インパクトレンチとは異なり打撃機構ではなく遊星歯車機構のため、低騒音・低振動で作業が可能

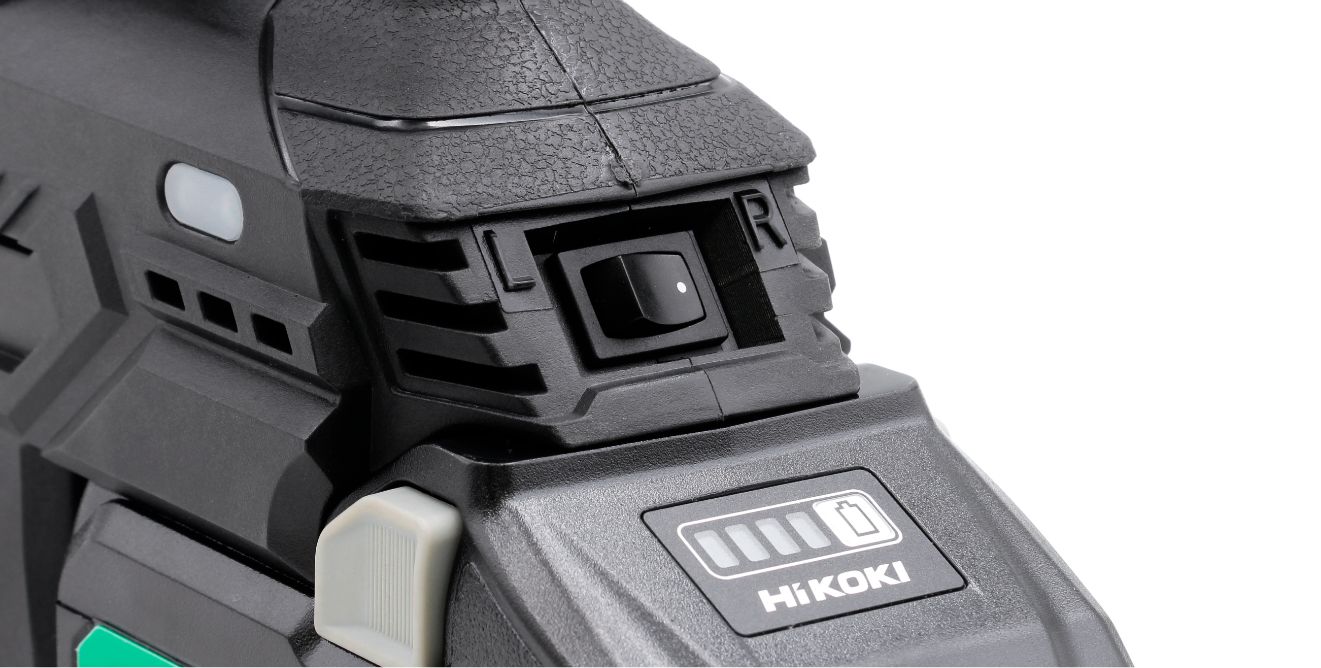

  • 左右両回転対応

    本体下部のスイッチで左右両回転を切替可能
    逆ねじの締付にも対応

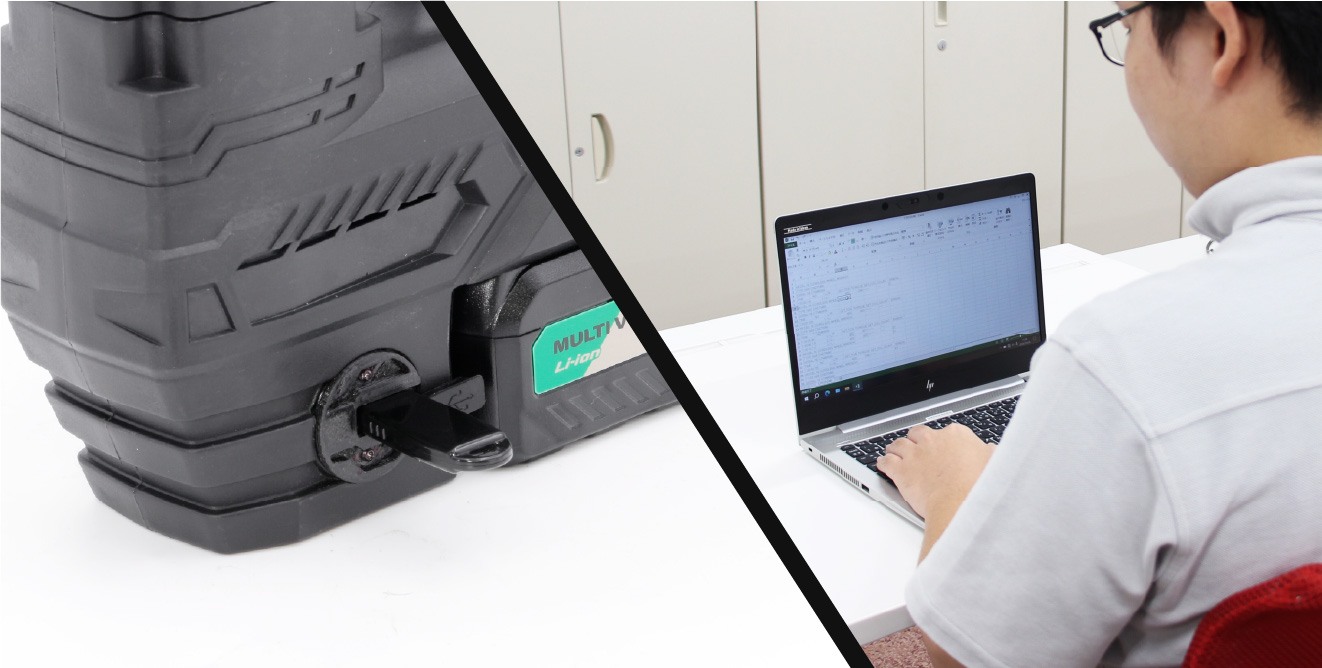

  • 締付作業データの
    保存・出力機能※データ保存・出力機能の無いモデルもご用意しております。

    締付作業記録のデータ出力が可能
    高品質な作業管理を実現
    ●出力項目:日時、設定トルク、締付トルク、合否判定、締付本数

  • ユーザー登録で
    充実のアフターサービス※ユーザー登録は無料です。

    安心して永くご使用いただく為、ユーザー登録で点検・修理がお得なアフターサービスをご用意
    詳細はページ下部にてご確認いただけます

製品動画

ユーザー様の声

  • これまではエアー工具を使用して作業していたのですが、TONEのタイヤレンチに置き換えました。
    バッテリータイプなのでコンプレッサーやホースなどの取り回しのストレスが無くなり作業性が向上しました。

  • 今まではトルクレンチを使用して複数人でタイヤ交換作業を行なっていました。
    TONEの電動レンチを導入したことで一人でスムーズな作業が可能になり、作業効率が上がり大幅な時間短縮を実現できました。

  • 屋外での出張作業がほとんどなのですが、その際に作業に必要な多くの機材を現場に持って行っています。
    TONEの電動タイヤレンチであれば、本体とバッテリーさえあればどこでも作業が出来るため、とても助かっています。

製品ラインアップ

本体・出力ユニット・ソケット・その他オプション等、別々にご準備しております。
お客様の用途・ニーズに応じて、必要な組み合わせでお選びいただけます。

レンチ本体

トラックやバスなどの大型車タイヤ交換に最適なトルクコントロールレンチ。
持ち運びや取り回しも手軽なバッテリー式のコードレスタイプ。
締付データの出力機能の有無を選択可能。

タイヤ用コードレスナットランナー

製品番号:CTW80 , CTW80UW , CTW80BW

トルク制御範囲:300~800[N・m]

  • 校正証明書
  • 左右両回転
  • トルク制御
  • 充電式
  • 校正証明書付

○繰返締付精度:±5[%]
○無負荷回転数:17[rpm]
○1バッテリーあたりの締付本数目安(4.0Ah):220[本]
○モータ:ブラシレスDCモータ
○サイズ:W285×H335×D83[mm]
○本体質量:5.0[kg]

※繰返締付精度とは、同じトルク設定・作業条件で締付けた際の締付けトルクのバラツキを%で表したものです。

※本体に出力ユニット・バッテリー・ケースは付属しておりません。

出力ユニット

ホイルのタイプごとに出力ユニットをラインアップ
新ISO方式8&10穴ホイル、JIS方式5穴ホイル、JIS方式6&8穴ホイル、汎用レバー式の全4タイプ

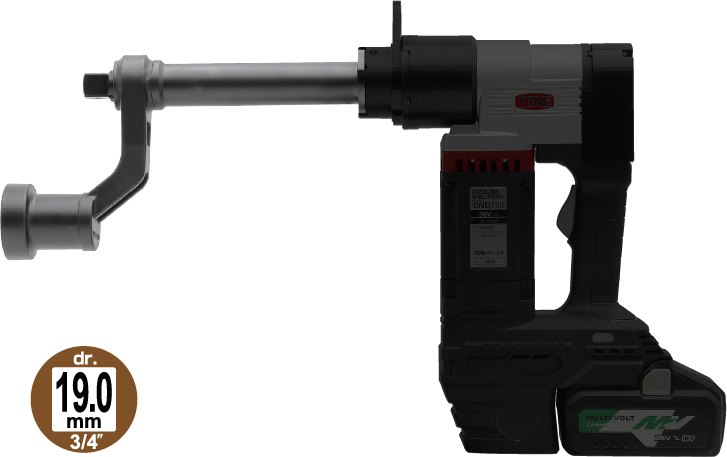

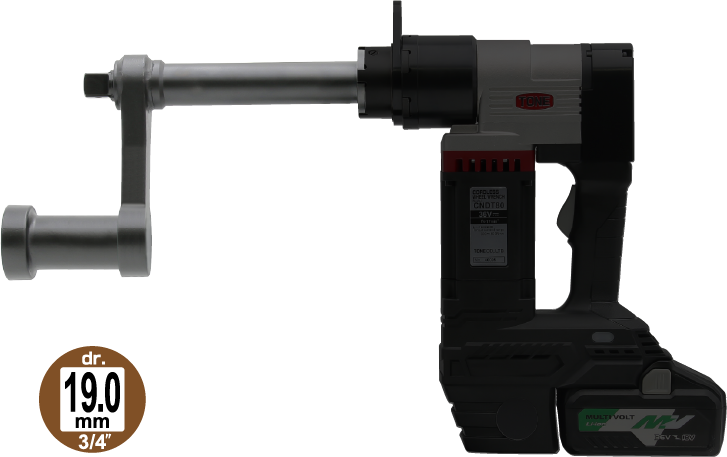

製品番号:TW8C810

カップ式 新ISO方式 8&10穴ホイル

製品番号:TW8C5

カップ式 JIS方式 5穴ホイル

製品番号:TW8C68

カップ式 JIS方式 6&8穴ホイル

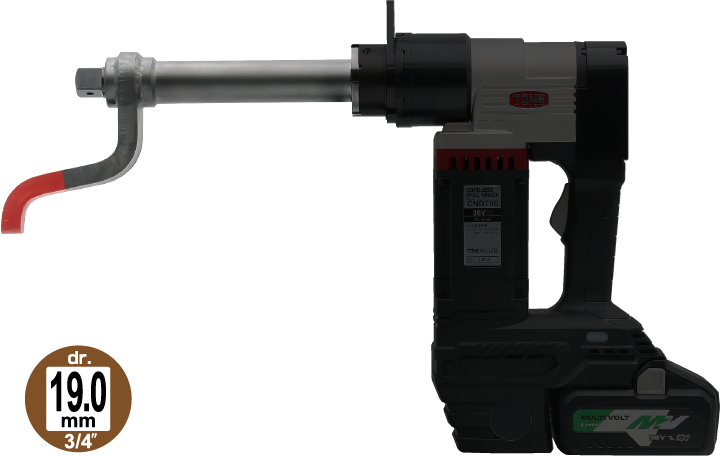

製品番号:TW8L

レバー式反力受

製品番号

TW8C810

TW8C5

TW8C68

TW8L

反力受タイプ

新ISO方式 8穴&10穴ホイル用

JIS方式 5穴ホイル用

JIS方式 6穴&8穴ホイル用

レバー式反力受

差込角

19.0mm[3/4”]

19.0mm[3/4”]

19.0mm[3/4”]

19.0mm[3/4”]

サイズ(レンチ本体含む)

W569×H335×D83[mm]

W569×H335×D83[mm]

W569×H335×D83[mm]

W569×H335×D83[mm]

質量(レンチ本体/バッテリー含む)

8.4kg

8.6kg

8.5kg

8.1kg

※ソケット装着時に出力ユニット反力受部分と高さが同一なるように設計されております。他社製のソケットをご使用される場合はソケットの高さにご注意ください。

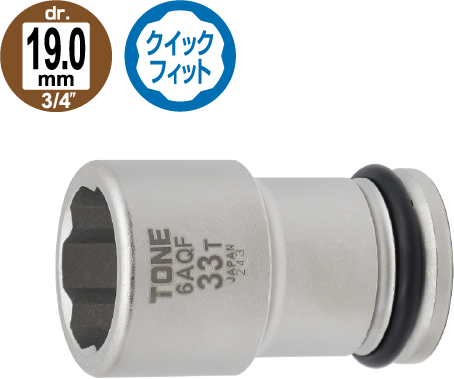

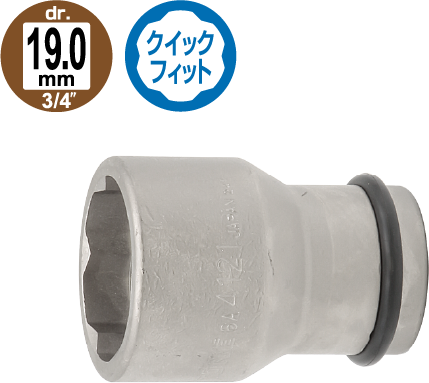

ソケット

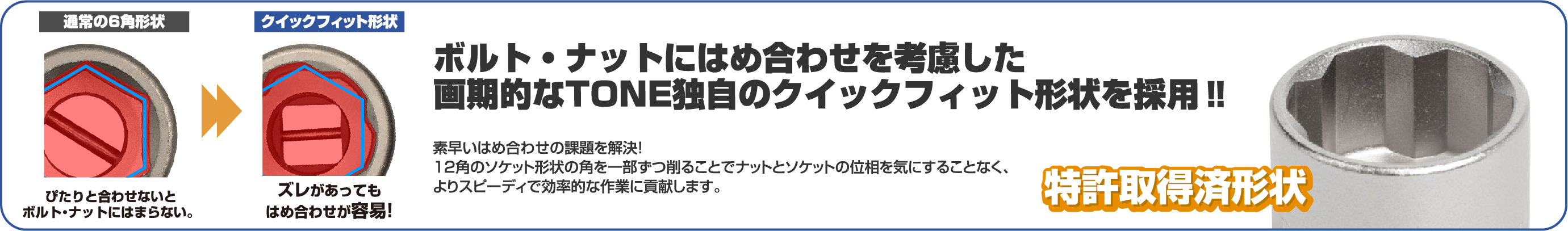

ホイルナットへの素早いはめ合わせが可能なクイックフィット形状を採用した、大型車用ホイルナットソケット

製品番号:6AQF-32T

新ISO方式 6角形二面幅32mm

製品番号:6AQF-33T

新ISO方式 6角形二面幅33mm

製品番号:6AQF-38T

JIS方式 6角形二面幅38mm

製品番号:6AQF-41T

JIS方式 6角形二面幅41mm

製品番号:6AQF-19BA

JIS方式 4角形二面幅19mm

製品番号:6AQF-20BA

JIS方式 4角形二面幅20mm

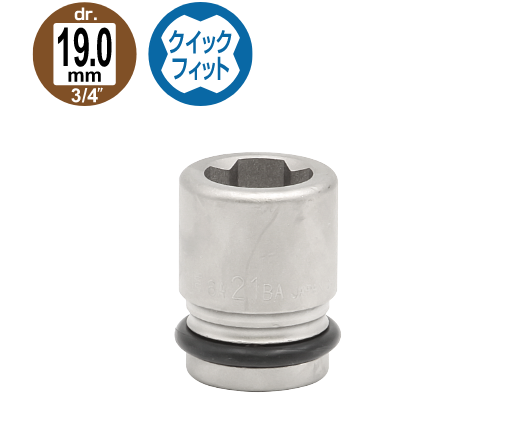

製品番号:6AQF-21BA

JIS方式 4角形二面幅21mm

製品番号:6AQF-3820

JIS方式 6角形38mm x 4角形20mm

製品番号:6AQF-4119

JIS方式 6角形41mm x 4角形19mm

製品番号:6AQF-4120

JIS方式 6角形41mm x 4角形20mm

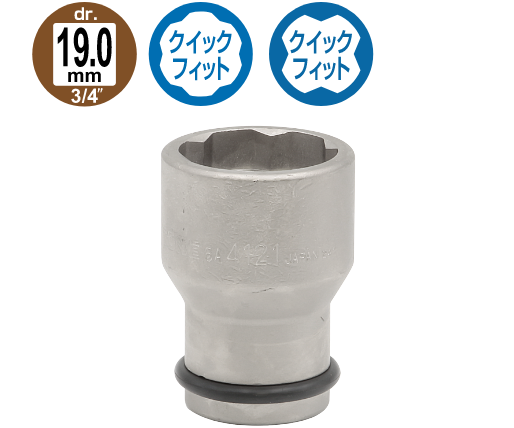

製品番号:6AQF-4121

JIS方式 6角形41mm x 4角形21mm

製品番号

6AQF-32T

6AQF-33T

6AQF-38T

6AQF-41T

6AQF-19BA

6AQF-20BA

6AQF-21BA

6AQF-3820

6AQF-4119

6AQF-4120

6AQF-4121

適合

新ISO方式

新ISO方式

JIS方式

JIS方式

JIS方式

JIS方式

JIS方式

JIS方式

JIS方式

JIS方式

JIS方式

形状

6角クイックフィット形状

6角クイックフィット形状

6角クイックフィット形状

6角クイックフィット形状

4角クイックフィット形状

4角クイックフィット形状

4角クイックフィット形状

6角・4角クイックフィット形状

6角・4角クイックフィット形状

6角・4角クイックフィット形状

6角・4角クイックフィット形状

二面幅サイズ

32mm

33mm

38mm

41mm

19mm

20mm

21mm

6角形38mm x 4角形20mm

6角形41mm x 4角形19mm

6角形41mm x 4角形20mm

6角形41mm x 4角形21mm

外形寸法

高さ80mm×直径48mm

高さ80mm×直径49mm

高さ80mm×直径54mm

高さ80mm×直径57mm

高さ80mm×直径38mm

高さ80mm×直径39mm

高さ80mm×直径40mm

高さ80mm×直径54mm

高さ80mm×直径57mm

高さ80mm×直径57mm

高さ80mm×直径57mm

※ソケット装着時に出力ユニット反力受部分と高さが同一なるように設計されております。他社製のソケットをご使用される場合はソケットの高さにご注意ください。

その他アクセサリー

必要に応じて各種アクセサリーをお選びいただけます。

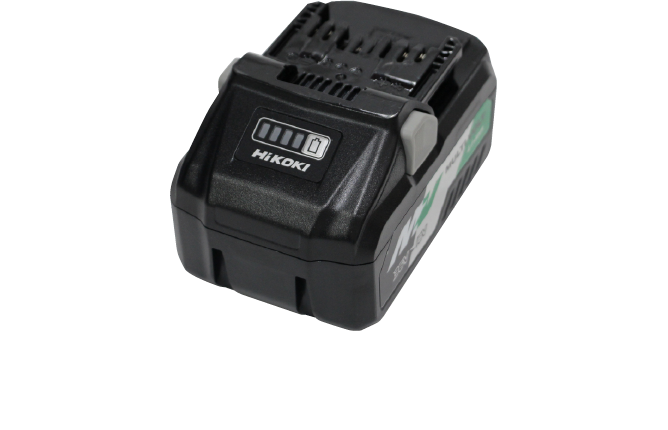

  • バッテリー
    製品番号:BSL36B18-1

    36Vマルチボルトタイプ 蓄電池
    電池残量表示機能付
    本体質量:1.0[kg]

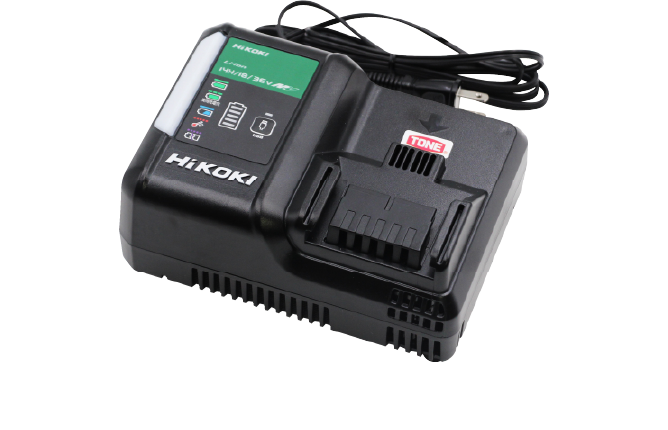

  • バッテリー充電器
    製品番号:UC18YDL2-1

    入力電源:AC100V、50-60Hz
    本体質量:0.8[kg]

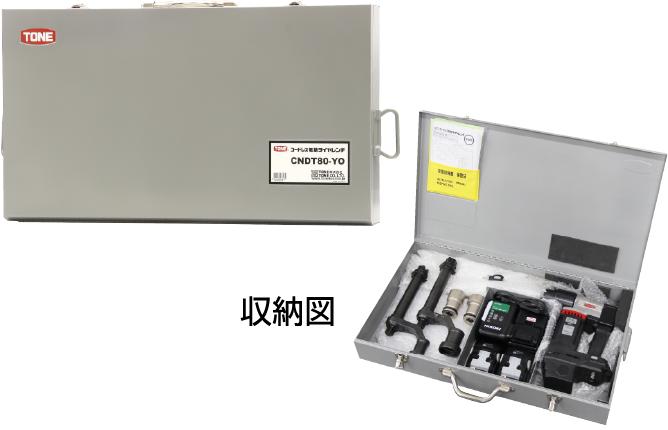

  • メタルケース※1
    製品番号:MCM77

    反力受が最大3本収納可能
    サイズ:W700×D395×H115[mm]
    本体質量:9.4[kg]

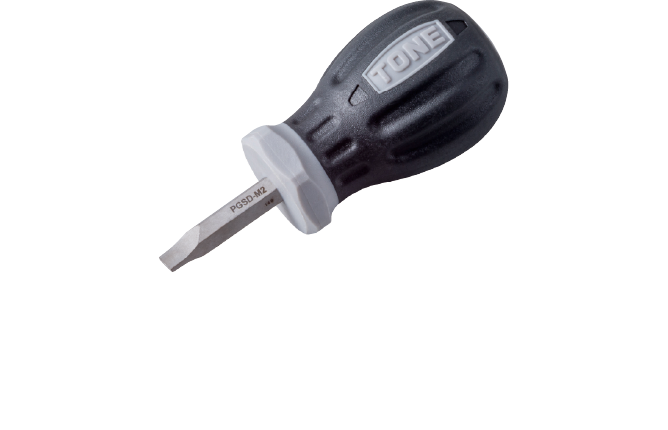

  • マイナスドライバー※2
    製品番号:PGSD-M2

    先端サイズ:(-)0.8×6.0
    サイズ:W122×D34×H40[mm]
    本体質量:40 [g]

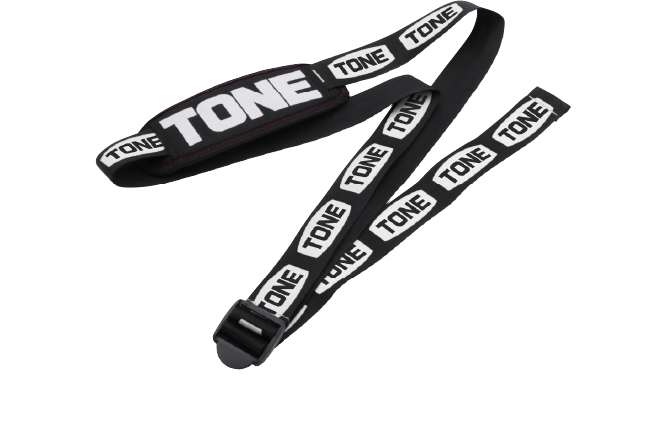

  • ショルダーベルト
    製品番号:BLT1

    作業補助のためのショルダーベルト。
    肩掛け部クッション付。
    最長:1.8[m]
    本体質量:120[g]

※1 メタルケースをご注文の場合もレンチ本体等と別口にて発送いたします。ご了承ください。
※2 本体と出力ユニットの着脱時にマイナスドライバーが必要です。他社品のマイナスドライバー(M2)も使用可能です。

充実のアフターサービス

TONEではタイヤ用コードレスナットランナーをご購入いただいたお客さまに、安心して永くご使用いただくため、
ユーザー登録による
「点検・修理がおトクなメニュー」をご用意しています。

購入後、ユーザー登録をすると
3年間利用できる特典
※ユーザー登録は無料です。

  • 3年間、6回まで点検を無償で提供いたします。

    3年間、修理料金を特別価格でご提供いたします。

    • 送料は双方元払いとなります。お送りいただく際はお客様のご負担となり、返送の際は弊社の元払いで返送致します。
    • 3年以内に6回の無償点検を使い切った場合でもメンテナンスパックの継続利用が(有料)可能です。
    • 点検時は、バッテリー・出力ユニットを外して、本体のみお送りください。
      輸送中に破損しないよう、箱の中のすき間に新聞紙や緩衝材などを入れてしっかり固定してください。
